華全光儲柴微電網綜合能源管控系統（含光儲控制器 + 工業網關）完整產品介紹
一、系統核心管控硬件組成
整套微電網智能調度平臺由兩大核心控制單元協同工作，適配 1.3MW 光伏 + 儲能 + 發電機組耦合項目，實現全設備數據采集、智能調度、遠程運維、多電源協同切換：
1. 華為 SmartMGC5000B06GL 智能光儲控制器
基礎參數
型號：SmartMGC5000B06GL，華為原廠光儲專用監控控制器
供電：DC12V/24V 自適應，適配儲能柜、配電室低壓供電
核心接口與功能
- 光伏儲能采集接口
Ua1/Ub1、Ua2/Ub2 交流采樣端子，最高 480V 電壓采集，精準讀取光伏逆變器、儲能 PCS 輸出電壓、電流、功率；CT 電流互感器接口實時采集各支路負載用電數據，精準核算發電量、用電量、峰谷套利收益。
- 多路通訊總線
搭載 MBUS、COM1/COM2、ETH 千兆網口、4G 全網通、SFP 光纖擴展口，兼容光伏逆變器、儲能變流器、發電機組、GGD 配電柜、電表等全品類設備通訊；支持 Modbus、SPRS485 通用工業協議，無縫對接不同品牌能源設備。
- 開關量輸入輸出（DI/DO）
DI 高壓采集端子實時監測市電、儲能、機組三路電源狀態；DO 無源輸出觸點可聯動控制柜、機組啟停、斷路器分合閘，實現光伏 - 儲能 – 柴油發電機全自動聯動切換，儲能低電量、電網失壓時自動下發啟機指令。
- 遠程運維能力
Mini SIM 卡 4G 插卡聯網，本地 USB 調試、光纖遠距離組網，本地存儲 + 云端上傳雙重數據留存；實時告警（過壓、過載、孤島故障、機組故障），支持手機、電腦網頁端遠程查看全系統運行數據。
定位：微電網核心調度大腦
負責整套光儲系統功率平衡計算，自動執行策略：光伏優先自用→富余電量儲能充電→光照不足儲能放電→儲能耗盡自動啟動甲醇機組兜底，完成并網 / 離網孤島模式無縫切換。
2. 雙 SIM 卡 5G 工業能源網關
硬件配置
- 供電：DC9~30V 寬壓供電，適配廠區復雜配電環境；雙 SIM 卡槽（SIM1/SIM2）雙卡熱備份，移動 / 聯通 / 電信雙鏈路防斷網
- 網口：4 路千兆以太網（ETH0/ETH1/ETH0C/ETH1C），可同時接入控制器、攝像頭、后臺監控電腦
- 多路 IO 采集端子：CPE/ENC/DEF 多組繼電器輸入輸出，采集配電柜開關、儲能消防、機組報警信號；支持 LORA 無線拓展，遠距離采集光伏板、儲能柜現場傳感器數據
- 狀態指示燈：電源、運行、5G、信號、故障可視化指示燈，現場運維快速排查通訊故障
核心作用：數據傳輸與拓展采集通道
- 作為控制器與云端平臺的傳輸橋梁，雙 5G 鏈路冗余，杜絕廠區網絡中斷導致監控失聯；
- 拓展多路有線 / 無線采集通道，彌補控制器 IO、通訊端口不足，統一接入配電柜、儲能消防、機組傳感器、廠區安防設備；
- 支持數據加密傳輸，保障工商業園區能源數據安全，適配園區遠程運維、集團多站點統一管理。
二、整套光儲柴微電網完整架構邏輯

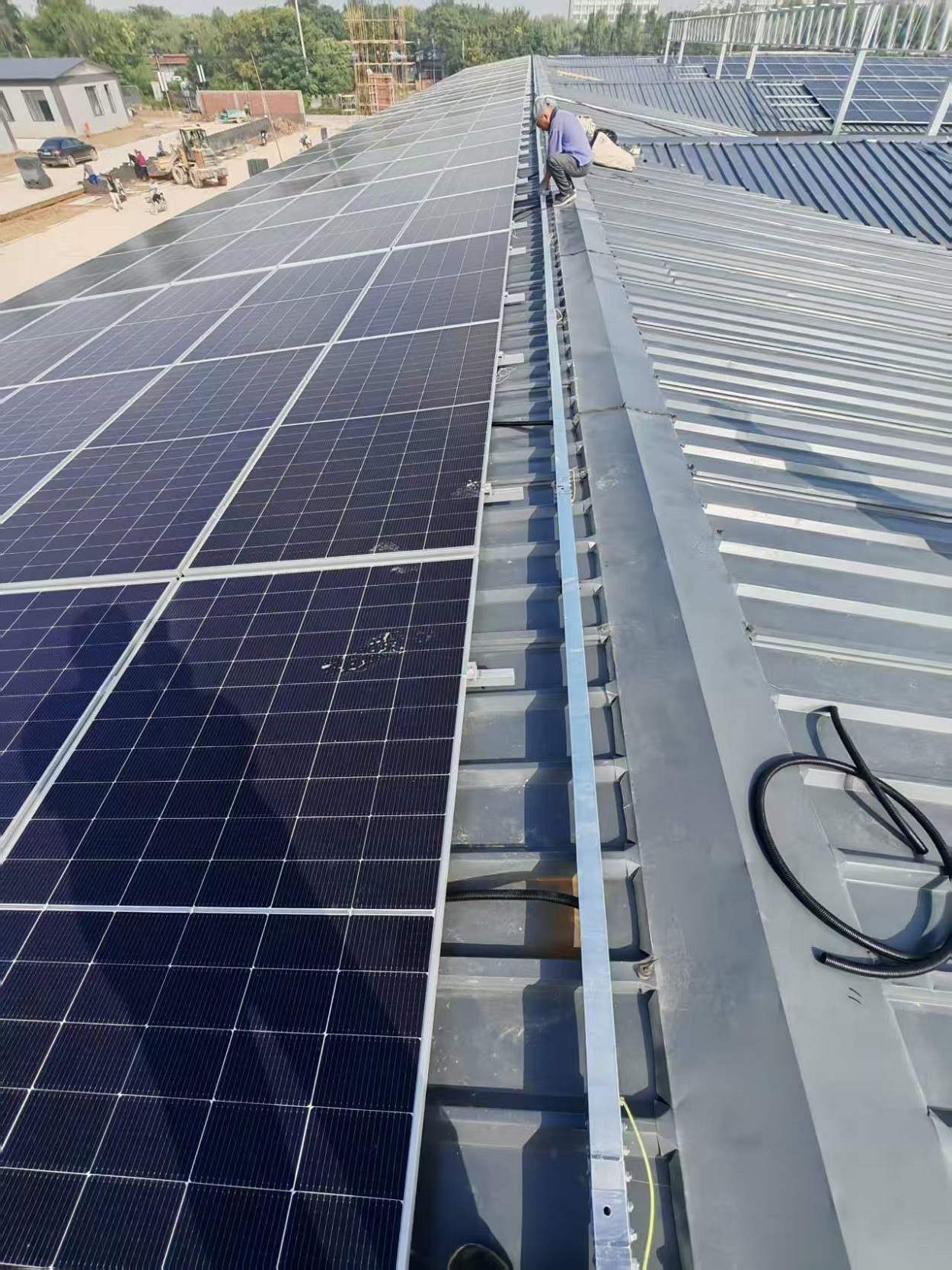

屋頂光伏陣列→光伏逆變器→華為光儲控制器（核心調度）

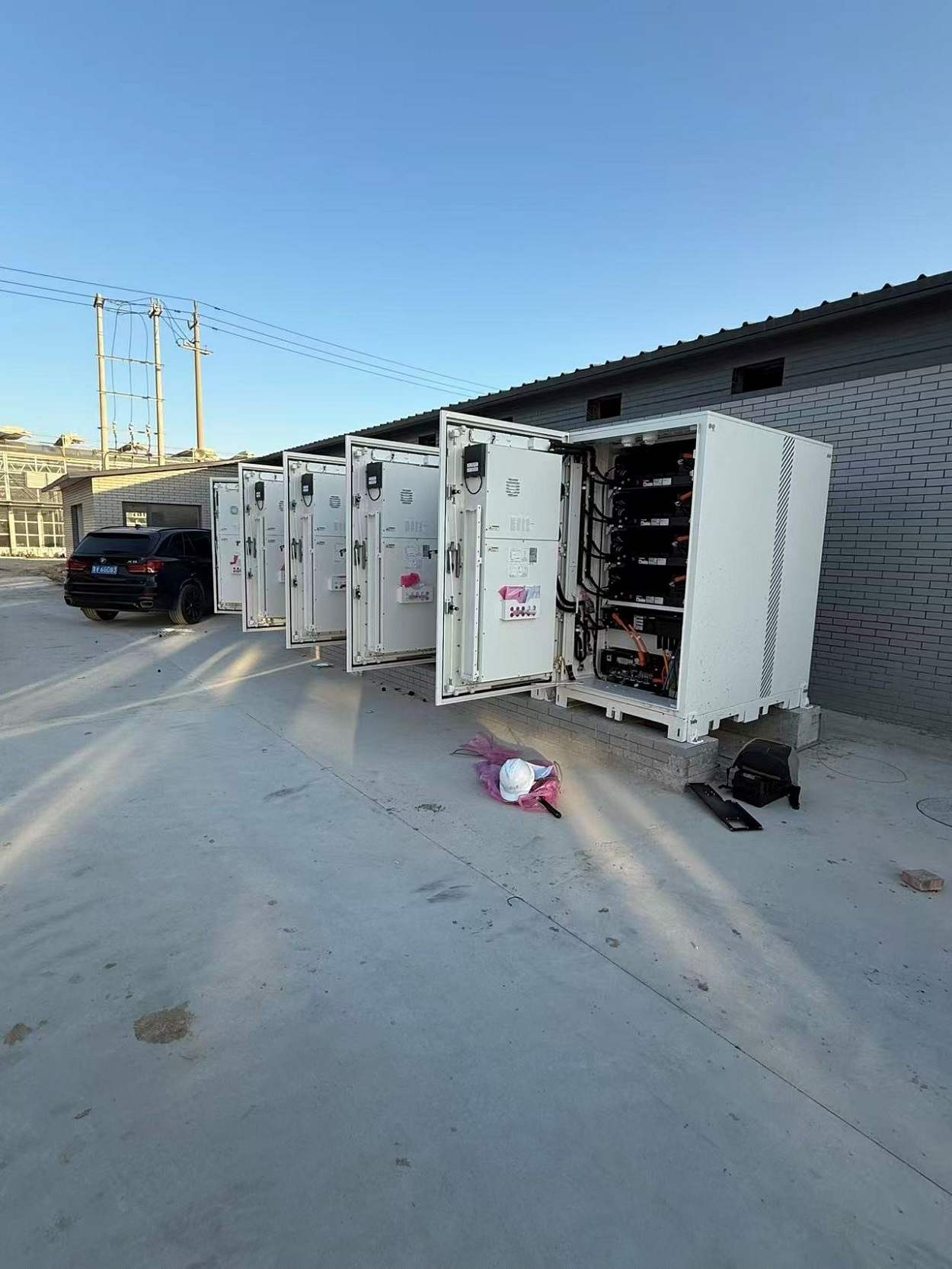

儲能鋰電柜 + PCS 儲能變流器→接入控制器功率采樣回路

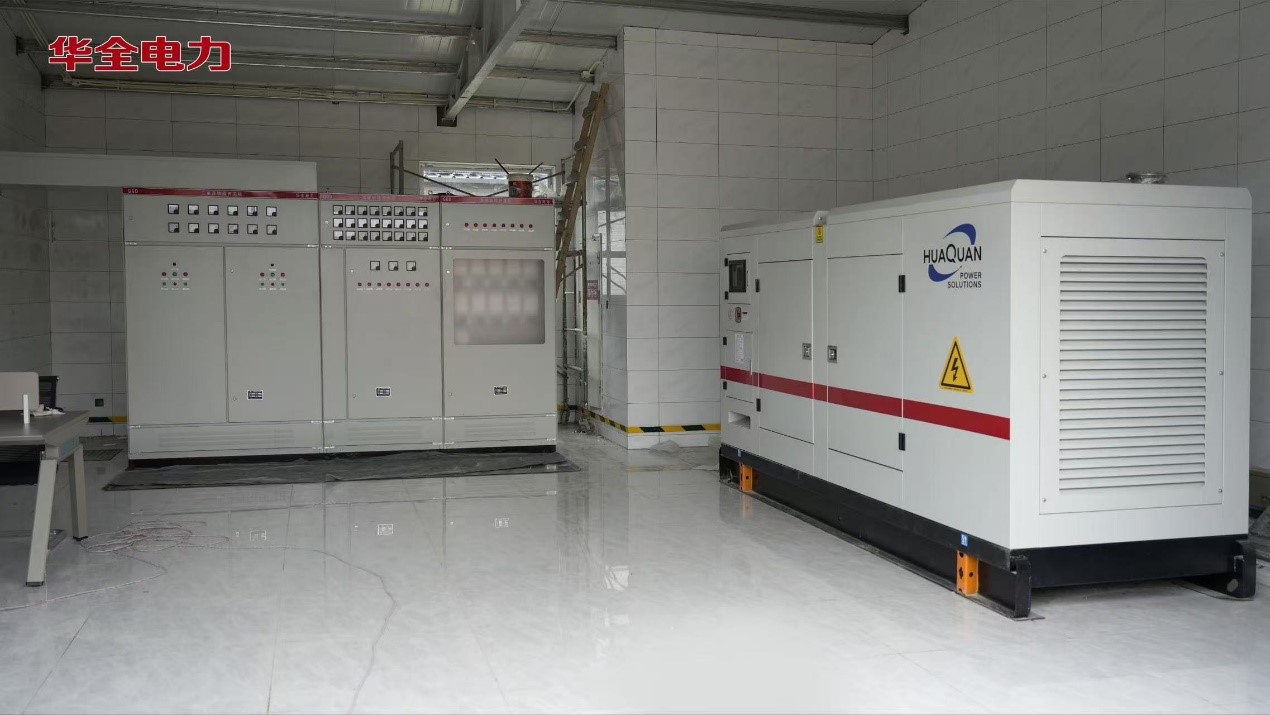

華全發電機組→485 通訊接入控制器，啟停信號聯動 DO 端子

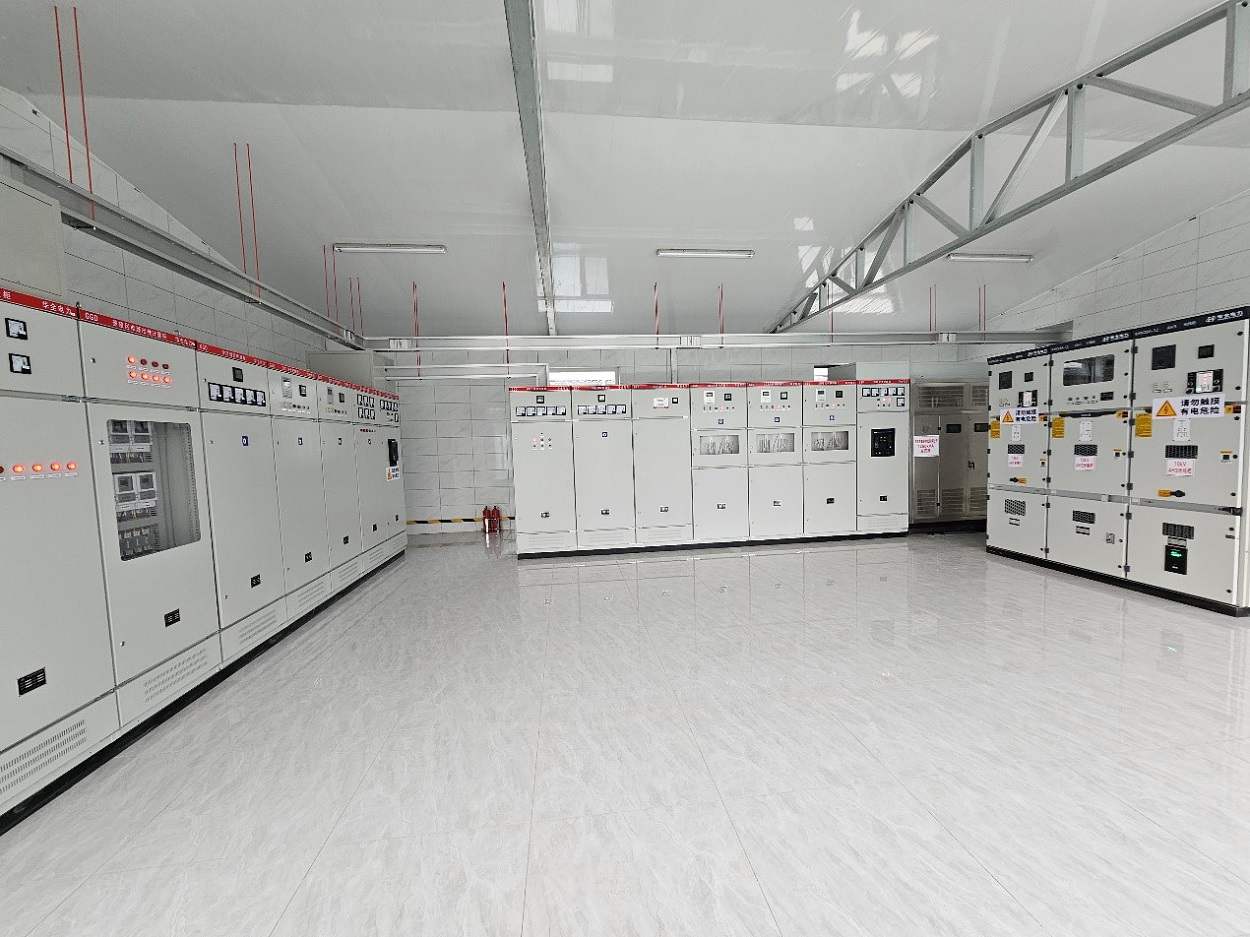

GGD 三電源智能配電柜→電壓 / 開關狀態 DI 采集，控制器下發切換指令
5G 工業網關→對接控制器，云端遠程監控、數據存儲、遠程參數下發
EMS 綜合能源云平臺：實時看發電量、儲能 SOC、負載功率、機組運行時長、電費節省數據
三、雙控制硬件搭配核心優勢
- 全自動智能協同，無人值守
光儲控制器自主計算功率平衡，網關穩定傳輸數據，無需人工盯守；陰天、停電自動觸發柴油機組啟動，市電恢復自動停機，全程毫秒級電源切換，養殖、工廠負載不斷電。
- 全設備統一監測，數據可視化
光伏、儲能、市電、備用發電機、配電柜所有設備數據匯總至一套后臺，發電量、耗油量、峰谷電費、設備故障一目了然，方便企業核算用電成本。
- 通訊穩定可靠，適配廠區惡劣環境
控制器工業級寬溫設計，網關雙卡 5G 備份，支持光纖、以太網、485 多通訊方式，車間、戶外儲能柜場景長期穩定運行，杜絕監控掉線。
- 靈活拓展，適配項目擴容
網關預留多路網口、IO、LORA 拓展接口，后期新增光伏容量、儲能柜、充電樁、備用機組無需更換核心控制器，僅增加采集點位即可接入系統。
- 適配發電機組耦合微電網專屬策略
控制器內置柴發光儲聯動算法，可自定義儲能最低電量閾值、機組啟停延時、峰谷充放電時段，匹配養殖、工廠錯峰用電需求，最大化節省燃料與電費成本。
